چهارچوب

معرفیچهارچوب نودر

معرفی مشخصات چهارچوب

_

چهارچوب انواع درب های تولیدی شركت نودر از ورق گالوانیزه یا الكتروگالوانیزه ای ساخته می شوند كه بطور منحصر بفرد در داخل كارخانه شركت نودر تولید می شوند.
این پروفیل ها با دستگاه نورد سرد و از ورق به ضخامت mm 1.5 با استانداردهای زیر تولید می گردند:

  • BS 2989 – Z2
  • JIS G3302 SGHC
  • ST 12.03 DIN 1623/1541

چهارچوب ها دارای نوار پلاستیكی نرم یا سیلیكونی درزگیر و صداگیر می باشند.
به تناسب مشخصات مختلف چهارچوب ها، انواع لولا های استاندارد نودر بر روی چهارچوب ها قابل نصب می‌باشند.

لولاهای نودر برای نصب و جفت كردن لنگه درب بر روی چهارچوب از سه جهت قابل تنظیم می باشند.
چهارچوب جهت تثبیت بر روی كف دارای طول اضافی 5 الی 7 سانتیمتر در هر ستون می باشد.
ابعاد و برش دید پروفیل چهارچوب در صفحه کدبندی چهارچوب نمایش داده شده است
اندازه های چهارچوب ها بر اساس استاندارد شركت نودر نیز در صفحه جدول اندازه چهارچوب آمده است.
بسته بندی چهارچوب بر اساس سفارش مشتری به دو طریق زیر انجام می گیرد:

1-بدون بسته بندی و برای حمل و نقل در مسافتهای نزدیك.
2-بسته بندی مارپیچی توسط نایلون محافظ برای حمل و نقل در مسافتهای دور.

چهارچوب
ساخت چهارچوب رول فورمینگ
مشخصات فنیچهارچوب نودر

كد و شرح پروفيلهای چهارچوب

_

مشخصات فنی و کد پروفیلها

کلیه چهارچوبهای شرکت نودر از ورق آهن الکتروگالوانیزه ویا گالوانیزه (Skin Pass )       به ضخامت 1/5 میلیمتر با استانداردهای زیر تولید می گردد:

ST12.03-DIN 1623/1541،BS2989-Z2 ،JIS G3302SGCC ,

این چهارچوبها دارای نوار معمولی یا سیلیکونی ضربه گیر، گردگیر، صداگیر و مقاوم در برابر حرارت می باشد که پروفیلهای آن بوسیله دستگاه نورد(رول فرمینگ) با طرحهای متنوع و منحصر بفرد، در کارخانه شرکت تولید می شود. تولید این چهار چوبها با توجه به ابعاد استاندارد شده شرکت، از سرعت و دقت بالایی برخودار می باشد و شامل:

چهار چوب گالوانیزه و الکتروگالوانیزه با نوار معمولی و یا سیلیکونی

چهار چوب درهای ورودی با فرمهای متنوع

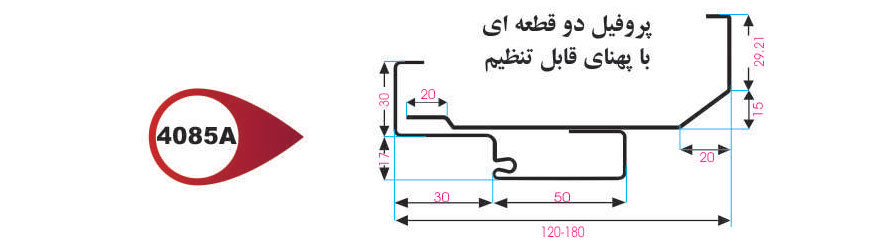

چهارچوب دو قطعه ای صادراتی با پهنای قابل تنظیم

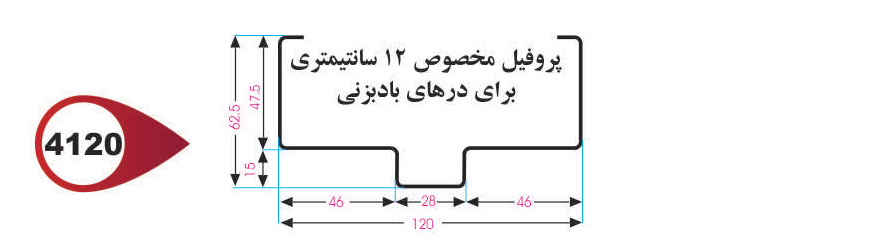

چهارچوب درهای بادبزنی

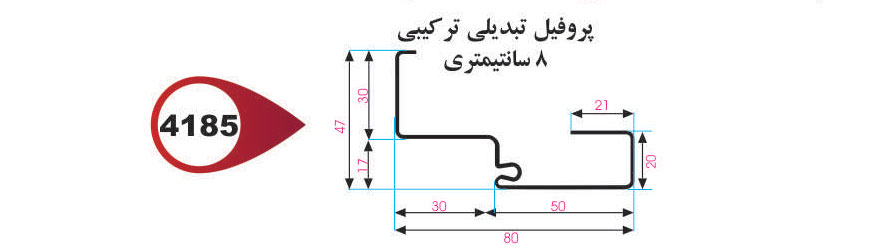

چهارچوب تبدیلی قابل نصب روی چهارچوبهای فلزی قدیمی موجود در ساختمان

چهارچوب به همراه نوار لاستیکی
چهارچوب به همراه نوار لاستیکی
مزایامحاسن چهارچوب نودر

مزایا و محاسن چهارچوب ها

_
  • نوار معمولی
  • نوار سیلیکونی ضربه گیر
  • گردگیر
  • صداگیر
  • مقاوم در برابر حرارت
  • طرحهای متنوع و منحصر بفرد
چهارچوب نصب شده بر روی کناف
جدول اندازهچهارچوب ها

ارتفاع استاندارد کل چهارچوب 216 سانتیمتر، که از روی چهارچوب تا کف تمام شده  210سانتیمتر محاسبه شده(دستورالعمل نصب چهارچوب مطالعه شود) و 6 سانتیمتر آن زیرسطح کف تمام شده می رود و ارتفاع استاندارد «لنگه در» 205سانتیمتر می باشد.که در این صورت بادخور زیر لنگه در تا کف تمام شده حدود 20میلیمتر می شود. این بادخور بر حسب تقاضا می تواند کمتر یا بیشتر شود.

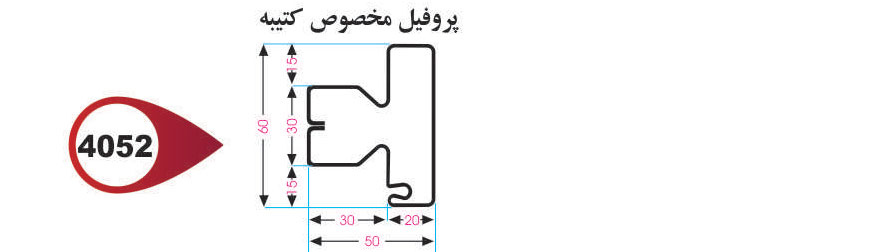

ارتفاع چهارچوب کتیبه دار ( با شیشه خور بالا) از روی چهارچوب تا کف تمام شده در 7 اندازه 230 ، 240 ، 250 ، 260 ، 270، 280 ، 290 سانتیمترمی باشد.

در صـورت لـزوم بر حـسب مـحـل قـرارگیری و نـیاز سـفارش دهـنده چـهارچـوب با آسـتانه نیز تولـید می گردد.

لازم به ذکر است شرکت نودر چهارچوب و لنگه در را علاوه بر اندازه های استاندارد ذیل می تواند بر اساس نیاز مشتری هر اندازه ای را تولید نماید.

جداول زیر اندازه های استاندارد چهارچوب ها و لنگه درها را مشخص می کند.

چهارچوب یک لنگه

ردیفابعاد چهار چوبابعاد لنگه درها
160 × 21053 × 205
270 × 21063 × 205
380 × 21073 × 205
490 × 21083 × 205
5100 × 21093 × 205
6110 × 210103 × 205
7120 × 210113 × 205

چهارچوب یک و نیم لنگه

ردیفابعاد چهار چوبابعاد لنگه درها
8103 × 21023 , 73 × 205
9113 × 21033 , 73 × 205
10113 × 21023 , 83 × 205
11123 × 21043 , 73 × 205
12123 × 21033 , 83 × 205
13123 × 21023 , 93 × 205
14133 × 21043 , 83 × 205
15133 × 21033 , 93 × 205
16143 × 21043 , 93 × 205

چهارچوب دو لنگه

ردیفابعاد چهار چوبابعاد لنگه درها
16133 × 21063 , 63 × 205
17143 × 21063 , 73 × 205
18143 × 21068 , 68 × 205
19153 × 21063 , 83 × 205
20153 × 21073 , 73 × 205
21163 × 21073 , 83 × 205
22163 × 21078 , 78 × 205
23163 × 21063 , 93 × 205
24173 × 21073 , 93 × 205
ردیفابعاد چهار چوبابعاد لنگه درها
25173 × 21083 , 83 × 205
26183 × 21083 , 93 × 205
27183 × 21088 , 88 × 205
28193 × 21093 , 93 × 205
29203 × 21098 , 98 × 205
30203 × 21093 , 103 × 205
31213 × 210103 , 103 × 205
32223 × 210108 , 108 × 205
33223 × 210113 , 113 × 205
استانداردچهارچوب ها
شرکت نودر
_

استاندارد چهارچوب ها

_

چهارچوب های الکتروگالوانیزه

کلیه چهارچوب ها شرکت نودر از ورق آهن گالوانیزه و الکتروگالوانیزه به ضخامت 5/1 میلیمتر با استانداردهای زیر تولید می گردند:

  • ST 12.03 DIN 1623/1541
  • BS 2989 -Z2

این چهارچوبها دارای نوار سیلیكونی ضربه گر، گردگیر، صداگیر و مقاوم در برابر حرارت می باشد که پروفیل های آن بوسیله دستگاه نورد(رول فمینگ) با طرح های متنوع و منحصر بفرد، در کارخانه شرکت تولید می شود.

چهارچوبها

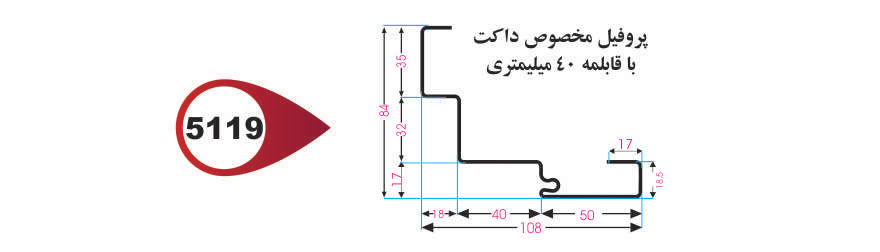

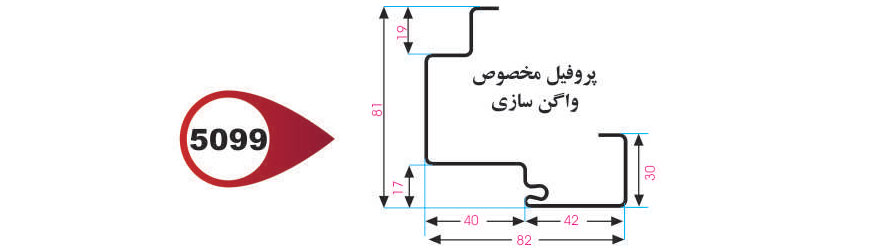

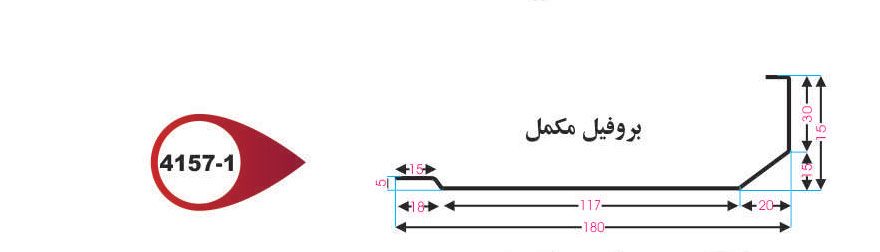

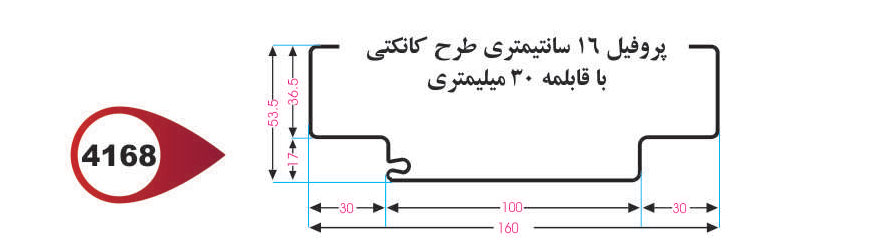

انواع پروفیلبیش از 40 نوع
  • مشاهده همه

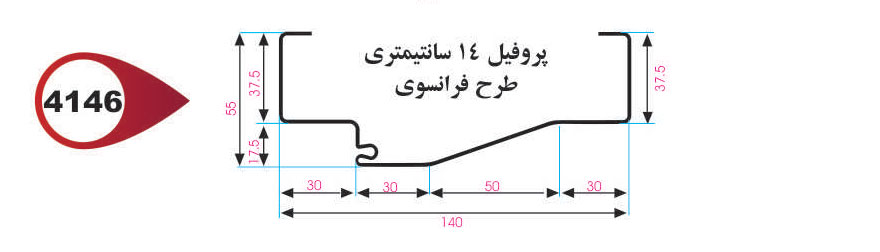

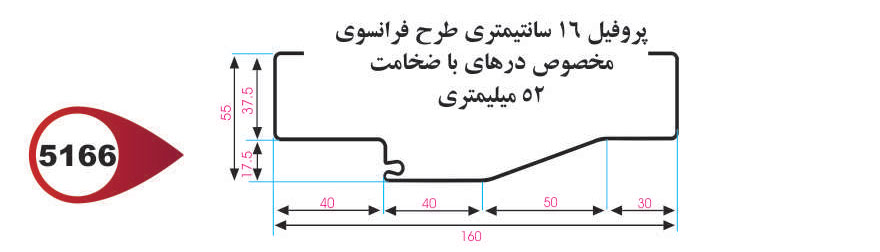

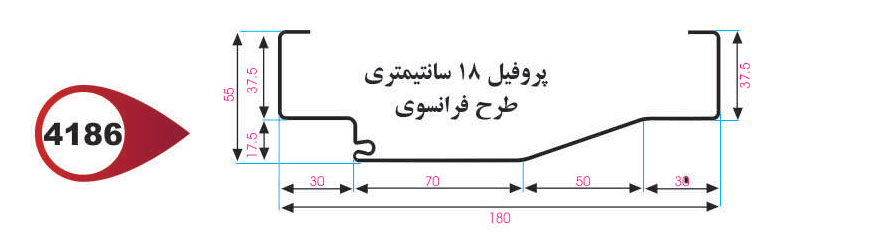

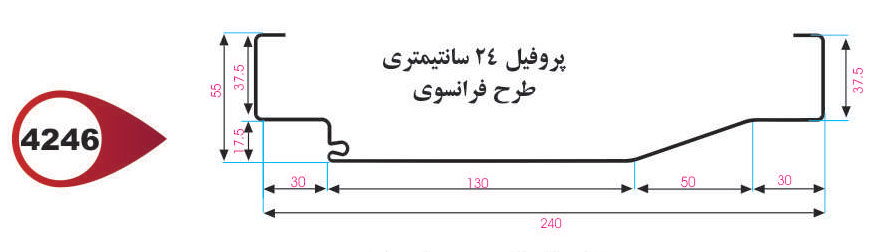

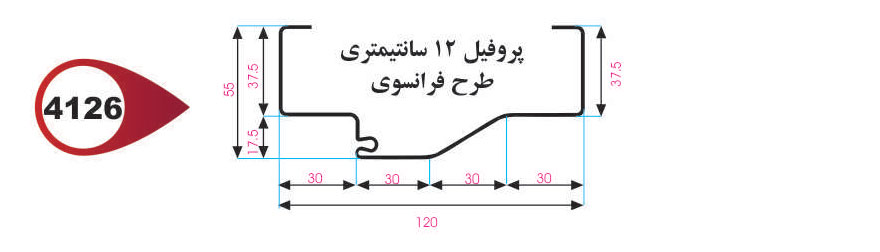

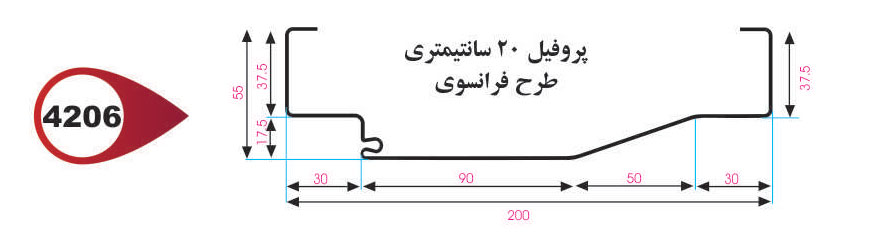

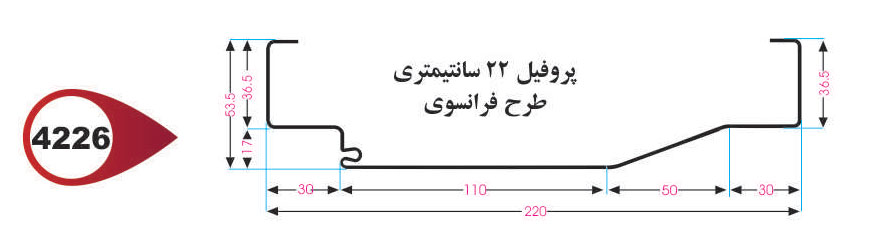

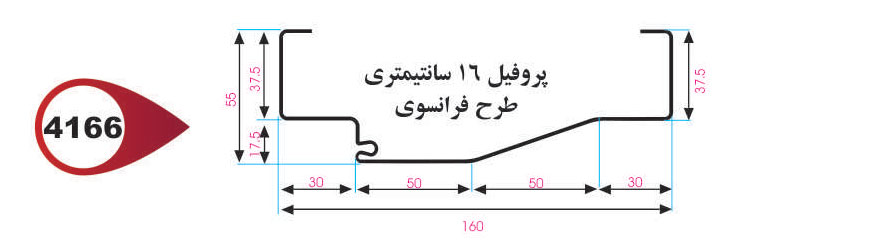

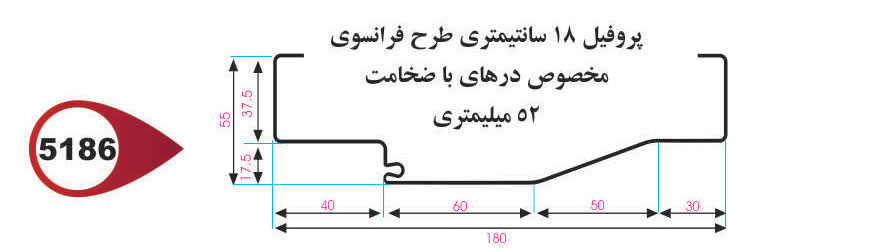

  • پروفیل فرانسوی

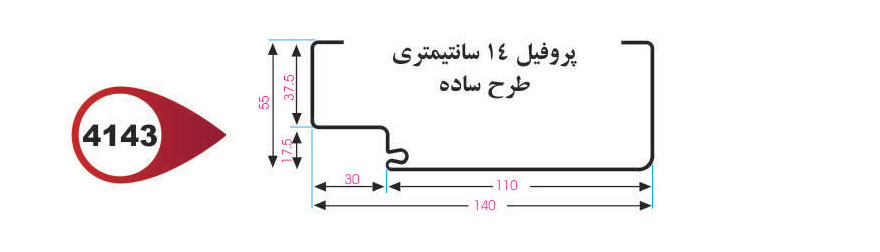

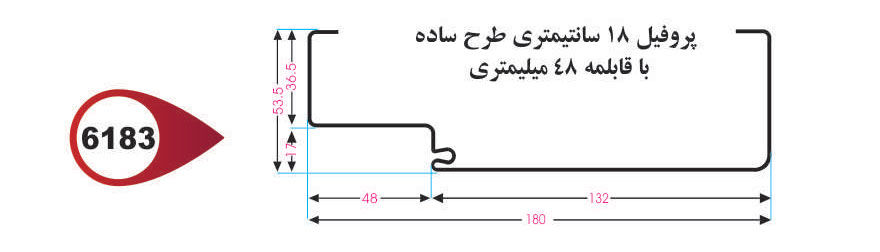

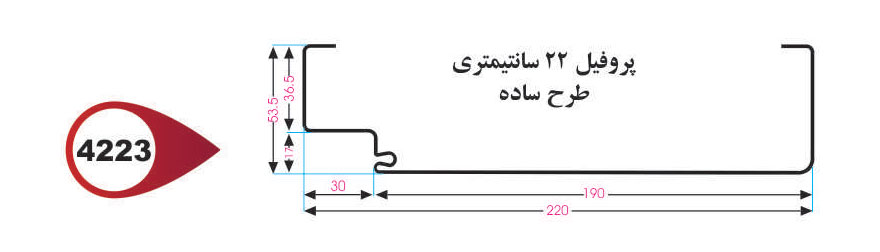

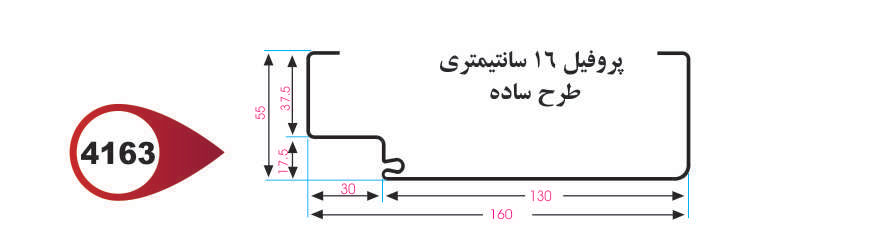

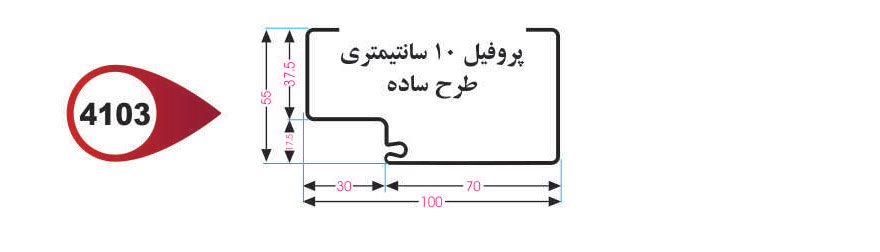

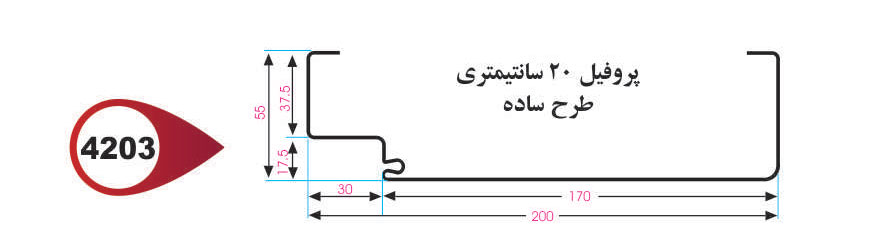

  • پروفیل ساده

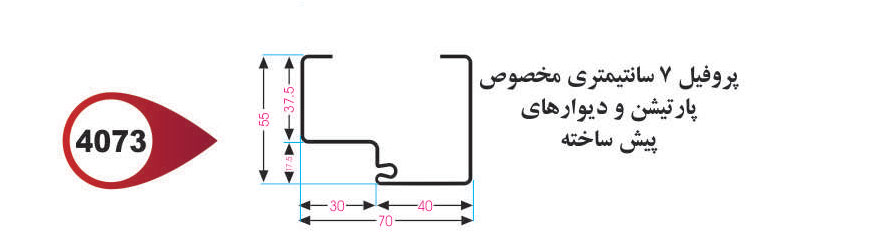

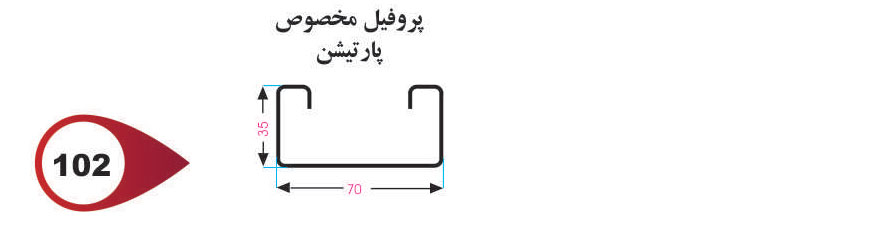

  • پروفیل پارتیشن

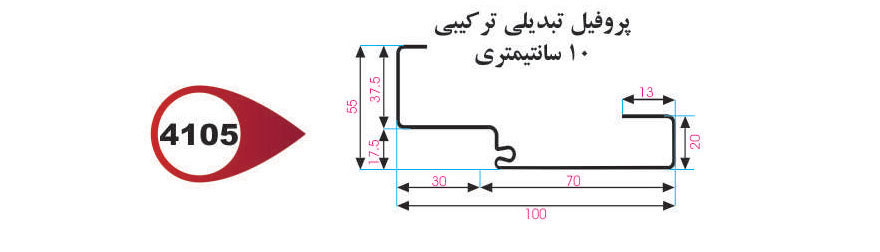

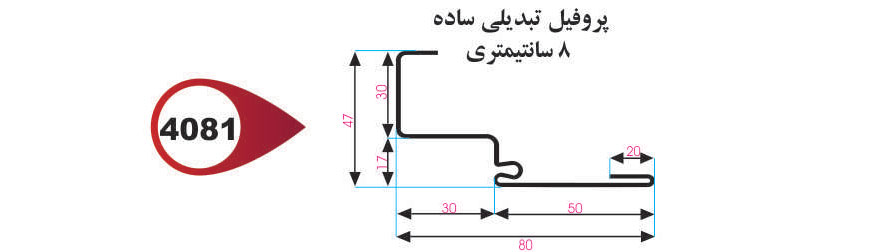

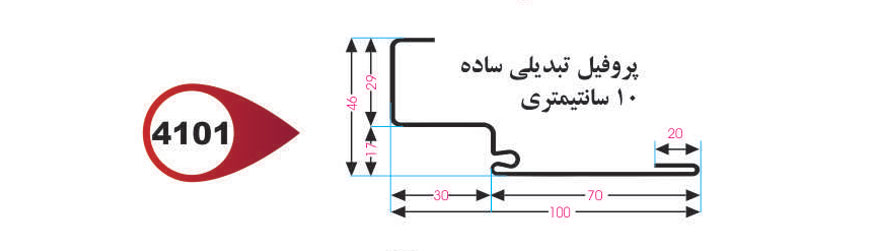

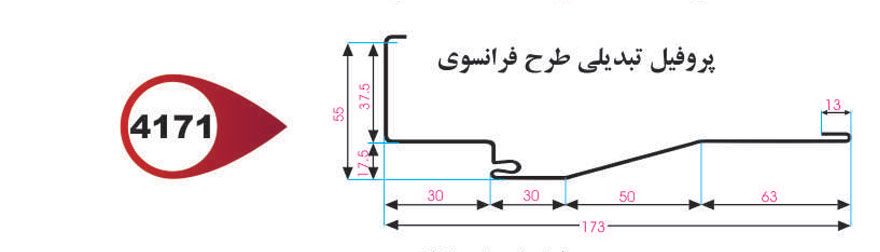

  • پروفیل تبدیلی
  • پروفیل با ابعاد متغییر

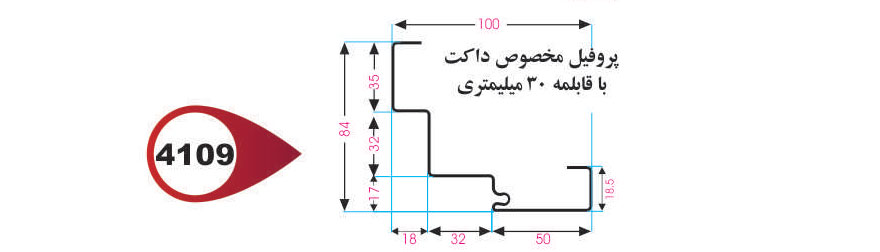

  • پروفیل خاص
راهنمای نصبچهارچوب

دستورالعمل نصب چهارچوب

برای نصب مطلوب و بدون نقص چهارچوب رعایت نکات زیر الزامی است:

  • قبل از کارگذاشتن چهارچوب حتماً از برابر بودن قطرهای ضربدری آن اطمینان حاصل شود.
  • هنگام نصب چهـارچوب از قـرار گرفتن آن در جهت صحیح از لحـاظ جهت بازشـو و بالا و پایین آن اطمینان حاصل کنید.
  • هنگام کار گذاشتن چهارچوب حتماً ضلع بالای آن ( کلاه چهارچوب ) با تراز کنترل شود.
  • قبل از تثبیت چهارچوب، تمام جهات آن از داخل بویژه دو ضلع جانبی حتماً با تراز و شاقول کنترل شود.
  • شاخهای تاشوی چهارچوبها حتماً به سمت بیرون خم شود تا اتصال چهارچوب به دیوار محکم گردد.
تراز و شاقول چهارچوب

برای جلوگیری از انحنای چهارچوب به سمت داخل هنگام نصب رعایت نکات زیر الزامی است:

  • درهنگـام ملات ریـزی برای جلوگیـری از احتمال انحنـای چهـارچوب به داخل ، حتماً قالب نصب |ــــــــــــــ| ارسـال شده را داخـل قابلمـه چهـارچوب قـرار دهید.
  • قالب نصب در داخل قابلمه چهارچوب با فشار قرار داده می شود و پس از ملات ریزی و سفت شدن آن از همان قالب برای چهارچوبهای هم اندازه دیگر استفاده شود.
  • پر کردن داخل چهارچوب با ملات ماسه و سیمان بتدریج و در سه مرحله انجام شود.
  • اگر چهارچوب آستانه دار باشد حتماً فضای زیر آستانه نیز از ملات پر شود.
  • برای جلوگیری از زنگ زدگی چهارچوب بهتر است برای پرکردن داخل آن از گچ استفاده نشود.
  • تذکر: به تعداد اندازه های مختلف چهارچوبهای سفارش شده ، قالب نصب ارسال می شود.

نحوه تثبیت چهارچوب نسبت به کف تمام شده و دیوار به شرح ذیل می باشد:

  • در دو طـرف پایین چهارچـوب علامت کف حک شده است حتماً به آن توجه شود.
  • این علامت انتهای لنگه در ، خط کف تمام شده و بادخور بین آنها را نشان می دهد.
  • خط کف حک شده روی چهارچوب باید با سطح کف تمام شده نهایی همسطح و همتراز باشد.
  • سطح تمام شده نهایی دیوار ، باید با لبه پشت چهارچوب برابر باشد.
  • بهتر است چهارچوب هم عرض دیوار انتخاب شود.
خط کف تمام شده و بادخور

برای نصب چهارچوب تمام درها ، به ویژه درهای با یراق آلات خاص رعایت موارد زیر الزامی است:

برای اینکه لنگـه درها بصورت  90  درجه کامل باز شود و برخورد دستگیـره پلاک ، آرام بند، قفل خروج اضطراری و سایر یـراق آلات نصب شده پشت «  در» با دیـوار مجـاور آن مشکلی ایجاد نکند لازم است که چهارچوب حداقل  10  سانتـی مترازکُنج دیوار فاصله داشته باشد.

آرام بند بر روی لنگه و چهارچوب
