درب ضد حریق

اولین تولید کننده درب ضد حریق

شرکت نودر اولین سازنده و تولید کننده با کیفیت ترین درب های ضد حریق(مقاوم در برابر آتش) در ایران می باشد و دارنده تائیدیه سازمان آتش نشانی و گواهینامه های فنی از مرکز تحقیقات راه، مسکن و شهرسازی است.

مجموعه نودر با نیم قرن تجربه و بدست آوردن مهارتهای لازم جهت طراحی و تولید انواع درهای مقاوم در برابر آتش توانسته است سطوح مختلف مقاومت در برابر حریق؛ بر اساس جنس، ساختار و ابعاد، برای مدت *60، 120، 180 دقیقه* و همچنین

بالاترین سطح مقاومت در برابر حریق یعنی 240 دقیقه +CLASS B

را کسب نماید.

گواهی نامه فنی مرکز تحقیقات مسکن، راه و شهرسازی
تست درب ضد حریق 240 دقیقه

درهای مقاوم در برابر حریق به عنوان جزئی از راه خروج در ساختمان ها محسوب شده و به لحاظ عملکردی با درهای ضد سرقت و سایر درها متفاوت می باشند. درهای مقاوم در برابر آتش، چهارچوب و یراق آلات آن(دستگیره آنتی پنیک، آرام بند هیدرولیکی، لولاهای مخصوص) در برابر حرارت مقاوم بوده و با جداسازی فضاها از یکدیگر به صورت دودبند مانع از گسترش حریق و محصولات ناشی از آن می شوند. این درها می بایست مقاومت کافی مطابق ساختار جانبی خود را داشته باشند. لذا این درها نقش بسیار مهمی را در بالا بردن ایمنی مردم و کاهش خسارات حاصل از آتش سوزی ایفا نموده و باعث تسهیل در فرار افراد به هنگام آتش می شود.

انواع درب های مقاوم حریق بر حسب استانداردهای بین المللی:

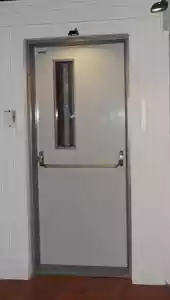

در ضد حریق شیشه دید
ضد حریق پله فرار

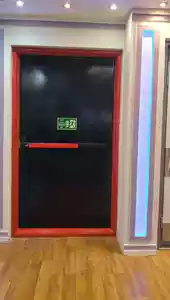

در ضد حریق مشکی درب ضد حریق مشکی

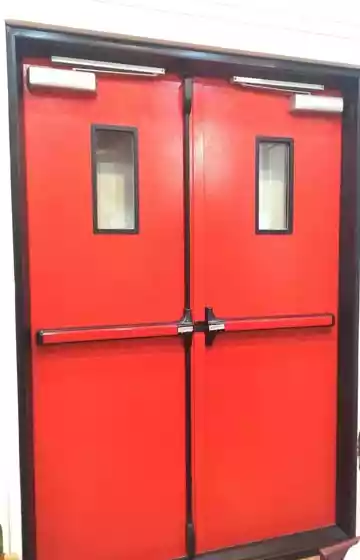

درب مقاوم حریق و ضد حریق دو لنگه
درب ضد حریق سفید
درب مقاوم حریق دو طرفه
  • درهای فرار از حریق
  • درهای خروج اضطراری
  • درهای مخصوص خزانه و انبار
  • درهای مخصوص نیروگاه های برق
  • درهای بیمارستانی(زونبندی حریق)
  • درهای مرکز اطلاعات و اتاق سرور

استفاده و بهره برداری از در مقاوم در برابر حریق در دوربندی پلکان مجتمع های مسکونی و تجاری، راهروهای ارتباطی بیمارستان و اماکن اداری، پالایشگاه ها، نیروگاه ها، ورزشگاه ها، سالن های همایش، فضاهای تجمعی، فرودگاه ها، ادارات، فضاهای امن، لابی آسانسورها، اتاق تاسیسات و موتورخانه، اتاق پمپ آتش نشانی، انبارها و بطورکلی تمام مکان هایی که امکان حریق و گسترش آن وجود داشته و ایمنی آن از اهمیت ویژه ای برخوردار است ضروری می باشد.

  • مورد تائید سازمان های آتش نشانی و خدمات ایمنی سراسر ایران
  • مقاوم در برابر حرارت، بدون تغییر شکل تا دمای 1100 درجه سانتیگراد
  • دستگیره های مخصوص درهای خروج اضطراری با استاندارد بین المللی (Panic Exir Device,suitable for fire doors)
  • طبقه بندی و تولید آن مطابق درهای مقاوم حریق استاندارد اروپا
  • ضریب انتقال حرارت 0.035 w/m.k در دمای 25 درجه سانتیگراد
  • لولاهای مخصوص در های ضد حریق با مقاومت بالاتر
  • تعبیه اسکلت پروفیلی همراه با تقویت های لازم
  • تولید بر اساس استاندارد ملی ایراناستانداردهای مقاوم در برابر آتش
درب ضد حریق دارای تائیدیه آتش نشانی
  • دارنده گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی
  • Type B: بالاترین مقاومت درب های ضد حریق240 دقیقه(4 ساعت و 20 دقیقه)+ CLASS B
  • رنگ آمیزی کوره ای بر اساس رنگ دلخواه مشتریرنگهای متنوع رال و انواع طرح های دکورال
  • تعبیه نوارهای دودبند پف کننده مخصوص ضدحریق
  • امکان نصب انواع قفل های مخصوص درهای ضد حریققفل های متنوع ایرانی و خارجی
  • امکان جاسازی شیشه دید مخصوص دو جداره سیکوریت
  • دارای وزن قابل قبول در مقایسه با درهای مقاوم آتش دیگر
  • دستگیره های متنوع مرغوب ایرانی و خارجی
  • قابلیت ساخت با ورق استنلس استیل
  • مقاوم در مقابل ضربه و فشار

مشخصات فنی درب های ضد حریق

چهارچوب

پروفیل چهارچوب ارائه شده  از ورق آهن الکتروگالوانیزه یا گالوانیزه به ضخامت 1/5 میلیمتر ساخته می شود. چهارچوب ها علاوه بر نوار دود بند ضد حریق دارای نوار سیلیکونی مخصوص مقاوم در برابر حرارت تا دمای 400 درجه سانتیگراد می باشند.

 مشاهده بیش از 30 مورد پروفیل چهارچوب

1
مقطع برش خرده در ضدحریق
2

دولایه ورق آهنی

از ورق آهن گالوانیزه یا الکتروگالوانیزه استاندارد به ضخامت 1 میلیمتر تشکیل شده است که یکی برای روی در و دیگری برای پشت آن می باشد. این دولایه ورق مراحل گوناگون ساخت مانند اندازه بری، پانچ کاری، خم کاری و زیرسازی و تقویت های لازم برای یراق آلات و هر گونه لوازم سفارش شده دیگر را می گذرانند.

دو لایه ورق پشت و روی در پس از گذشتن از فرآینده ای مختلف دیگر، با مواد مقاوم حریق که بهترین آنها پشم سنگ است با مشخصات ذیل پر می شود:

مواد پرکننده فضای داخل درب ضد حریق

3
  • پانل پشم سنگ فشرده Rock wool
  • باوزن مخصوص 150-100 kg/m
  • ضریب انتقال حرارت w/m.k 0.035 در 25 درجه سانتگراد
  • مقاوم در برابر حرارت، بدون تغییر شکل تا دمای 850 درجه سانتگراد
  • باگواهی بین المللی (Test certificate) از شرکت Krupp koppers آلمانی
4

در پایان درهای آماده شده با رنگ های متنوع استاندارد در سالن های رنگ کاری مدرن، رنگ می شوند و در کوره های خشک کن در پایان خشک می شوند. انواع رنگهای دکورال، الکتروستاتیک، مات چرمی و سنباده ای قابل اجرا می باشد.

رنگ آمیزی درها

رنگ رال رنگ کوره ای درب ضد حریق و درهای ساده

ابعاد استاندارد چهارچوب و لنگه در ضد حریق

ارتفاع استاندارد کل چهارچوب 216 سانتیمتر، که از روی چهارچوب تا کف تمام شده  210سانتیمتر محاسبه شده(دستورالعمل نصب چهارچوب مطالعه شود) و 6 سانتیمتر آن زیرسطح کف تمام شده می رود و ارتفاع استاندارد «لنگه در» 205سانتیمتر می باشد.که در این صورت بادخور زیر لنگه در تا کف تمام شده حدود 20میلیمتر می شود. این بادخور بر حسب تقاضا می تواند کمتر یا بیشتر شود.
شرکت نودر قادر است با ابعاد خاص و بلند نیز در مقاوم حریق تولید نماید؛ ارتفاع 250 سانتیمتری بیشترین ارتفاعی است که  برای درهای ضد حریق دارای تائیده آتش نشانی تولید می گردد.

چـهارچـوب های درب ضد حریق با آسـتانه تولـید می گردد.

لازم به ذکر است شرکت نودر چهارچوب و لنگه در را علاوه بر اندازه های استاندارد ذیل می تواند بر اساس نیاز مشتری با هر اندازه ای تولید نماید.

جدول زیر اندازه های استاندارد چهارچوب ها و لنگه درها را مشخص می کند.

درهای یک لنگه ضد حریق

ردیفابعاد چهار چوبابعاد لنگه درها
160 × 21053 × 205
270 × 21063 × 205
380 × 21073 × 205
490 × 21083 × 205
5100 × 21093 × 205
6110 × 210103 × 205
7120 × 210113 × 205
در ضدحریق تک لنگه
درب ضد حریق
درب مقاوم حریق تک لنگه به همراه فنر هیدرولیک
درب ضد حریق دستگیره هندلی
درب ضد حریق دارای تائیده آتش نشانی

درهای دولنگه ضد حریق

ردیفابعاد چهار چوبابعاد لنگه درها
16133 × 21063 , 63 × 205
17143 × 21063 , 73 × 205
18143 × 21068 , 68 × 205
19153 × 21063 , 83 × 205
20153 × 21073 , 73 × 205
21163 × 21073 , 83 × 205
22163 × 21078 , 78 × 205
23163 × 21063 , 93 × 205
24173 × 21073 , 93 × 205
ردیفابعاد چهار چوبابعاد لنگه درها
25173 × 21083 , 83 × 205
26183 × 21083 , 93 × 205
27183 × 21088 , 88 × 205
28193 × 21093 , 93 × 205
29203 × 21098 , 98 × 205
30203 × 21093 , 103 × 205
31213 × 210103 , 103 × 205
32223 × 210108 , 108 × 205
33223 × 210113 , 113 × 205
مقاوم در برابر آتش دو لنگه
درب ضد حریق دولنگه سفید

استاندارد درب های ضد حریق

تولید ملی درب ضد حریق

شرکت نودر اولین تولیدکننده در مقاوم حریق ایران می باشد. این شرکت با داشتن سابقه طولانی تولید و نیروی کار باتجربه، توان تولید کلیه انواع درب های مقاوم حریق در ابعاد و طرح های مختلف را دارا است. همچنین این شرکت با اتکا به توان علمی و تجربی خود توانسته است. با سازمان ملی استاندارد ایران در تدوین استانداردهای مرتبط در زمینه درهای مقاوم در برابر آتش همکاری نماید.
درهای مقاوم در برابر آتش دارای دو عملکرد مهم در هنگام آتش سوزی هستند. در صورت بسته بودن مانعی برای جلوگیری از گسترش آتش و دود به مکان های دیگر ایجاد می کنند و عملکرد بعدی هنگام باز شدن درب، وسیله ای برای فرار را فراهم می کنند.
بنابراین هر درب ضدحریق موظف است مانعی برای عبور دود و یا آتش سوزی در درجات مختلف بسته به موقعیت آن در یک ساختمان و خطرات آتش سوزی مربوط به آن ساختمان باشد.

مجموعه شرکت نودر در ساخت و تولید این نوع درها از استانداردهای تایید شده سازمان ملی استاندارد ایران پیروی می کند. در ذیل مهمترین استاندارد های مربوطه آورده شده است.

برای بهره مندی و استفاده لازم از مستندات استاندارد ملی ایران در زمینه درب ضد حریق و استانداردهای مقاوم در برابر آتش می توانید. با کلیک بر روی شماره استاندارد در جدول ذیل، فایلها را به صورت پی دی اف دریافت نمائید. و یا با مراجعه به سایت سازمان ملی استاندارد ایران، با جستجوی شماره استاندارد، استاندارد مربوطه را مشاهده کنید.

استانداردهای سازمان استاندارد ملی ایران برای درهای مقاوم در برابر آتش

شماره استانداردموضوع
21807مفاهیم ،اصطلاحات و ملاحظات فنی درهای ضد حریق و سایر محافظ های بازشو مقاوم در برابر آتش -راهنما
18839-1آزمون های مقاومت در برابر آتش وکنترل دود برای مجموعه درها(درهای ضد حریق) مجموعه درهای کرکره ای و مجموعه پنجره های باز شونده و اجزای یراق آلات ساختمانی-قسمت 1-روش های آزمون مقاومت در بربر آتش برای درها(درهای ضد حریق)درهای کرکره ای و پنجره های باز شونده
18839-3مقاومت در برابر آتش و کنترل دود برای مجموعه درهای تردد و درهای پشت پنجره و پنجره های باز شونده و اجزای یراق آلات ساختمان -قسمت 3- کنترل دود برای مجموعه درها و درهای پشت پنجره -روش آزمون
13513-1آزمون های آتش – درب کنترل دود و ملحقات آن -قسمت 1- آزمون های نشتی در دمای متوسط و محیط
21230یراق آلات ساختمانی-دستگیره های افقی خروج اضطراری توام با وحشت (پانیک)مورد استفاده در مسیرهای فرار -الزامات و روشهای آزمون
20741یراق آلات ساختمانی -تجهیزات خروج اضطراری عمل کننده با یک دستگیره اهرمی یا بالشتک فشاری،جهت استفاده در مسیرهای فرار -الزامات و روش های آزمون
